J14系列矩形连接器
您的位置: 网站首页  > 产品展示  > 矩形连接器  > J14系列矩形连接器

J14系列矩形连接器

发布时间:2023-09-09浏览次数:170

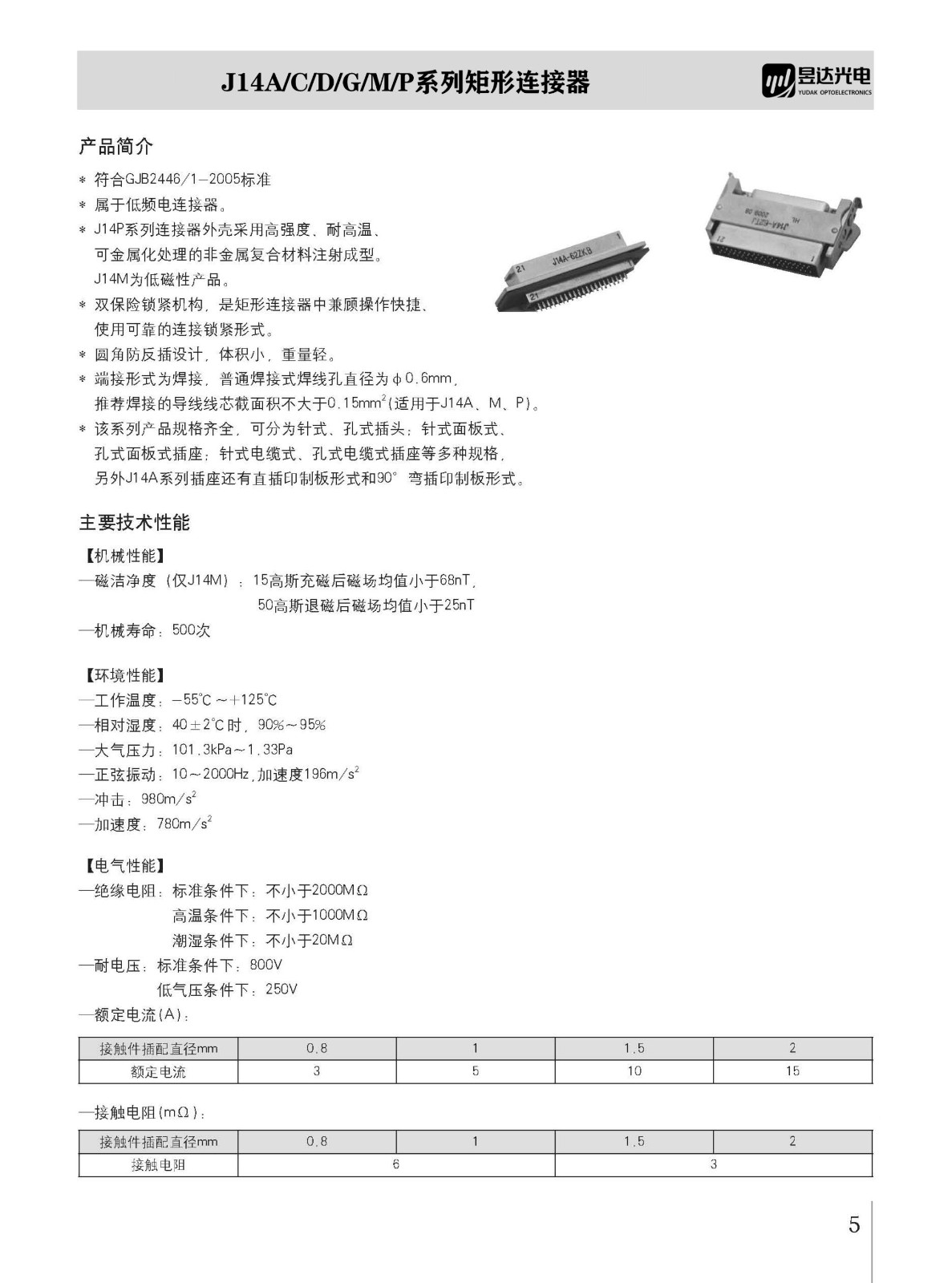

J14矩形连接器产品简介

符合GJB2446/1-2005标准

产品属于低频电连接器

双保险锁紧机构,是矩形连接器中兼顾操作快捷、使用可靠的连接锁紧形式

圆角防反插设计,体积小,重量轻

端接形式为焊接,普通焊接式焊线孔直径为φ0.6mm,推荐焊接的导线线芯截面积不大于0.15mm² (适用于J14A、M、P)

该系列产品规格齐全,可分为针式、孔式插头;针式面板式、孔式面板式插座;针式电缆式、孔式电缆式插座等多种规格,另外J14A系列插座还有直插印制板形式和90°弯插印制板形式。



主要技术性能

【机械性能】

—机械寿命:500次

【环境性能】

—工作温度: -55℃~+125℃

—相对湿度:40±2℃时,90%~95%

一大气压力:101.3kPa~1.33Pa

一正弦振动:10~2000Hz,加速度196m/s²

—冲击:980m/s²

—加速度:780m/s¹

【电气性能】

一绝缘电阻:标准条件下:不小于2000MΩ

                    高温条件下:不小于1000MΩ

                    潮湿条件下:不小于20MΩ

—耐电压:标准条件下:800V

                 低气压条件下:250V
