XC系列

发布时间:2023-05-23浏览次数:235

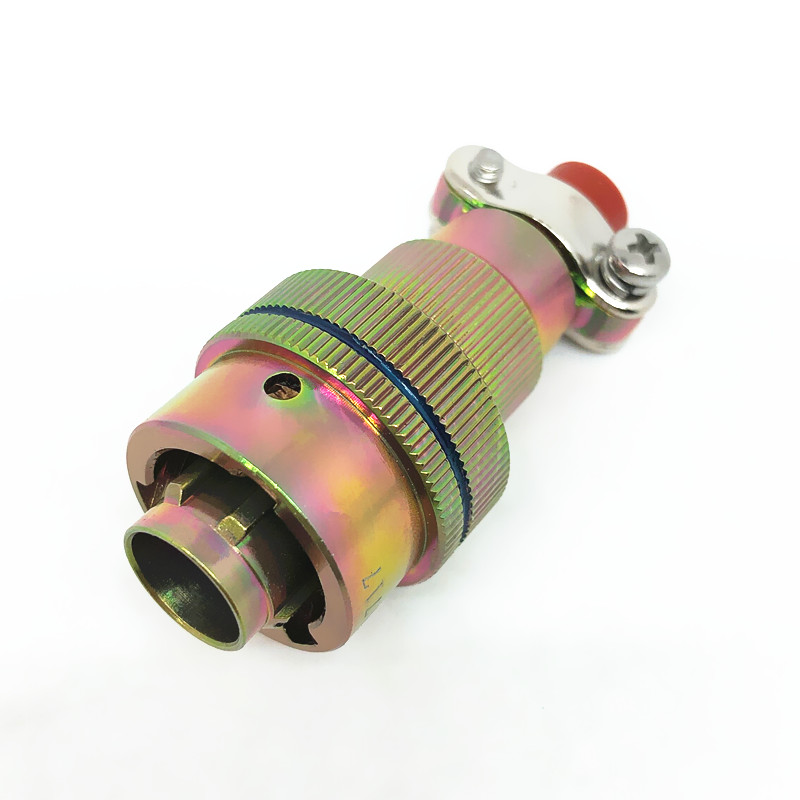

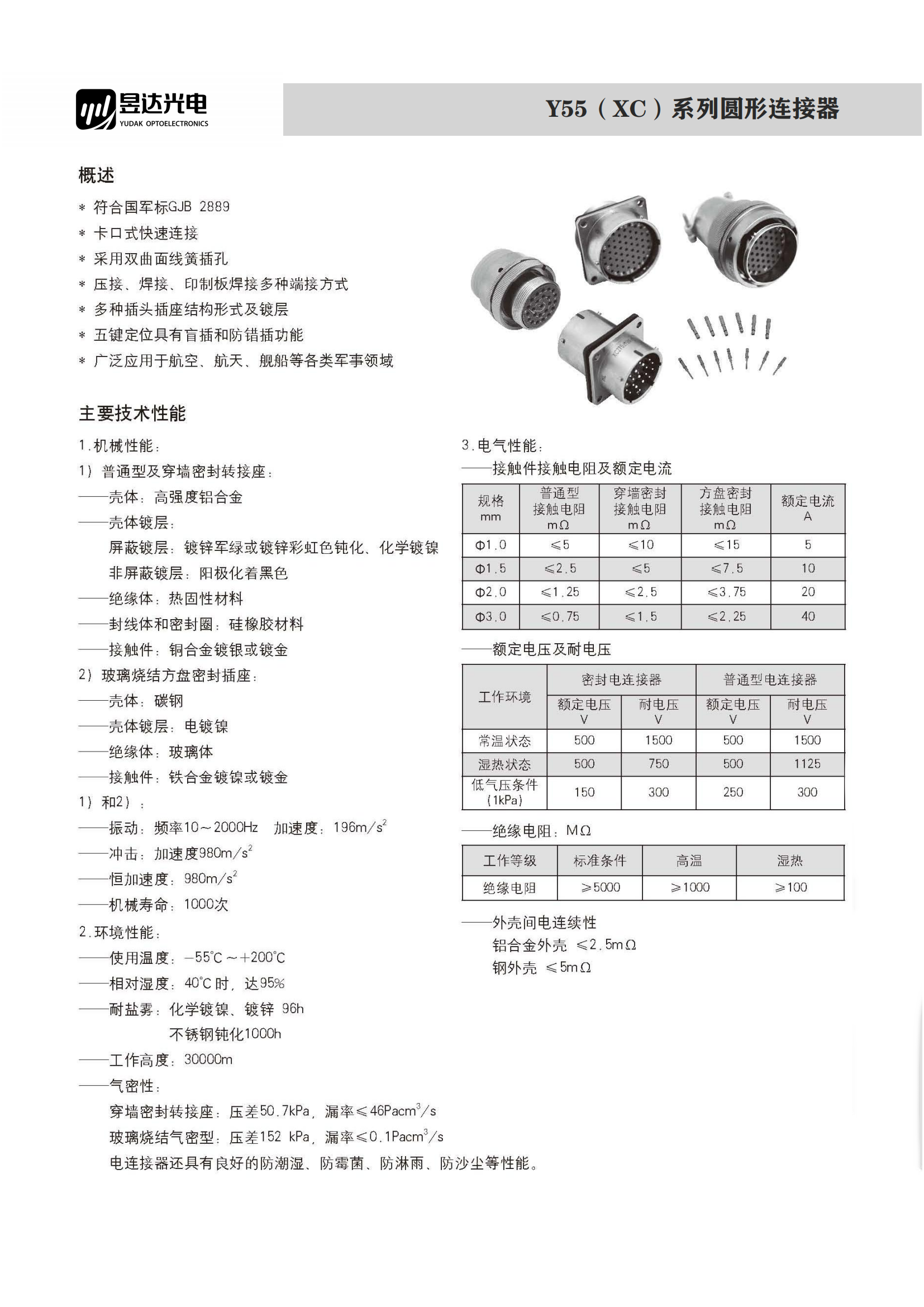

产品简介


符合GJB2889-97《XC系列高可靠小圆形线簧孔电连接器规范》

卡口式快速连接,体积小、质量轻

采用双面线簧插孔

压接、焊接、印制板焊接多种端接方式

多种插头插座结构形式及镀层

五键位具有盲插和防错功能

应用于航空、航天、舰船等各类军事领域



主要技术性能

机械性能

普通型及穿墙密封转接座

壳体:高强度铝合金

壳体镀层:

      —屏蔽镀层:镀锌军绿色或镀锌彩虹色钝化、化学镀镍

      —非屏蔽镀层:阳极氧化黑色

绝缘体:热固性材料

封线体和密封圈:硅橡胶材料

接触件:铜合金镀银或镀金

机械寿命:1000次

玻璃烧结方盘密封插座

壳体:碳钢

壳体镀层:电镀镍

绝缘体:玻璃体

接触件:钛合金镀镍或镀金

机械寿命:1000次


环境性能

工作温度:-55~200℃

相对湿度:温度为40±2℃时,95%

耐盐雾:化学镀镍、镀锌96h,不锈钢钝化1000h

工作高度:30000米

密封性(插座):

—穿墙密封转接座:压差50.7kPa,漏率≤46Pacm3/s

—玻璃烧结气密性:压差152kPa,漏率≤0.1Pacm3/s



电气性能

绝缘电阻:正常条件:≥5000MΩ

          湿热条件:≥100MΩ

          高温条件:≥1000MΩ
